Задвижки чугунные с обрезиненным клином под электропривод 30ч939р ЛАЗ Ду50-500

Задвижка 30ч939р (ЛАЗ) фланцевая чугунная с обрезиненным клином, невыдвижным шпинделем под электропривод применяется как запорное устройство на трубопроводах для питьевой воды, при температуре до 120°С и давлением до 1,6МПа (16 кгс/см2) для Ду50-150 и 1,0МПа (10 кгс/см2) для Ду200-500. Возможность управления задвижкой чугунной с обрезиненным клином 30ч939р ЛАЗ осуществляется не только в электрическом режиме, но и на месте с помощью ручного дублера электропривода.

Задвижка 30ч939р имеет следующие преимущества:

высокая надежность
малый крутящий момент
отсутствует приямок в корпусе задвижки
двойное уплотнение шпинделя
задвижка 30ч939р покрыта эпоксидной краской, что увеличивает коррозийную стойкость материалов.
высокая скорость перекрытия, либо открытия рабочей среды

Основные технические данные

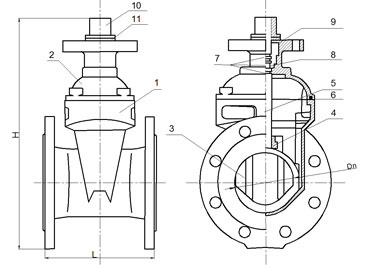

Материал основных деталей
№ п/п	Наименование детали	Материал	№ п/п	Наименование детали	Материал
1	Корпус	Чугун	7	Уплотнительные кольца	Резина
2	Крышка	Чугун	8	Втулка	Бронза
3	Клин	Чугун обрезиненный (ЭПДМ)	9	Упорная гайка	Чугун
4	Гайка шпинделя	Бронза	10	Втулка	Сталь 45
5	Шпиндель	нж	11	Дистанционная шайба	Фторопласт
6	Прокладка крышки	Резина

Основные технические данные

Наименование параметра	Показатель
Диаметр условного прохода Dn, мм	50	65	80	100	125	150	200	250	300	350	400	500
Масса, кг, не более	10	12	15,5	18,5	25	34	49	75	110	176	219	404
Строительная длина L, мм, ГОСТ 3706-83	150	170	180	190	200	210	230	250	270	290	310	350
Габаритная высота без эл.привода H, мм.	300	270	360	410	480	530	660	770	870	1020	1230	1380
Условное давление Pn, Мпа (кгс/см2)	1,6 (16)						1,0 (10)
Температура рабочей среды	От минус 5°С до плюс 95°С
Максимально допустимая температура	до плюс 120°С
Протечки затвора, см3/мин, не более	0,3	0,39	0,48	0,6	0,75	0,9	1,2	1,5	1,8	2,1	2,4	3,0
Величина рабочего хода затвора, обороты	8-9,5	10-12	12-14	16-19	21-25	26-31	31-32	34-37	45-48	52-58	60-63	70-75
Максимально допустимый крутящий момент на шпинделе, Нм, не более	70	70	70	80	80	100	150	200	200	300	600	600
Тип присоединения к арматуре по ОСТ 26-07-763-73	А (пятикулачковая муфта)				А (квадрат 19)		Б (пятикулачковая муфта)				В (пятикулачковая муфта)
Средний ресурс до списания, цикл, ч, не менее	1000
Средняя наработка на отказ/цикл	600

Примечание: Цикл - подъем и опускание затвора на полный рабочий ход.

Внимание! Характеристики задвижек приведены для полностью заполненного трубопровода, в «сухом» состоянии приведенные параметры могут иметь отклонения.

Эксплуатация задвижек предусматривается при температуре окружающей среды:

от минус 40°С до плюс 40°С в районах с умеренным климатом; Задвижки рассчитаны для работы на средах: вода, неагрессивные жидкие среды.
