Затвор чугунный поворотный межфланцевый ЗПФ ЛАЗ применяется в качестве запорно-регулирующего устройства на трубопроводах, транспортирующих жидкости, неагрессивные для конструкции затвора, при температуре рабочей среды для уплотнения ЭПДМ до 120°С, для уплотнения Нитрил до 80°С и давления до 1,6 мПа (16 кгс/см2) Центровочные отверстия затворов обеспечивают установку между воротниковыми фланцами Pn6, Pn10, Pn16.
Для уменьшения износа уплотнителя и увеличения срока службы затвора чугунный поворотный межфланцевый ЗПФ ЛАЗ рекомендуется устанавливать с горизонтальным положением потока, особенно для рабочих сред, содержащих абразивные частицы или осаждающиеся примеси.
Затвор чугунный поворотный межфланцевый ЗПФ ЛАЗ имеет следующие преимущества:- минимальная строительная длина и масса
- малое гидравлическое сопротивление
- является запорно-регулирующей арматурой
- ремонтопригодность
- конструкция затвора допускает возможность подачи среды в любом направлении
- класс герметичности"А"
- минимальная стоимость, по сравнению с другими видами трубопроводной арматуры

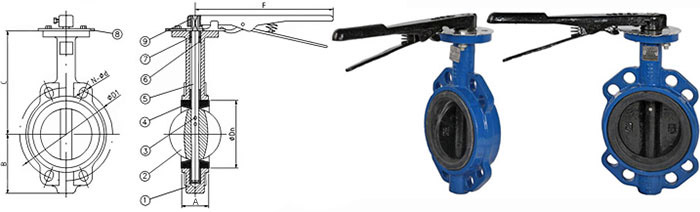

Основные технические данные
| Dn | А | В | С | E | F | Тип присоединения |
| 32/40 | 33 | 70 | 122 | 145 | 255 | F05, □9x9 |
| 50 | 41 | 73 | 128 | 155 | 215 | F05, □9x9 |
| 65 | 43 | 80 | 133 | 160 | 215 | F05, □9x9 |
| 80 | 45 | 90 | 158 | 182 | 215 | F05, □9x9 |
| 100 | 51 | 110 | 170 | 191 | 255 | F07,□11x11 |
| 125 | 54 | 120 | 182 | 200 | 255 | F07,□14x14 |
| 150 | 55 | 140 | 215 | 245 | 255 | F07,□14x14 |
| 200 | 60 | 180 | 225 | 255 | 375 | F07,□17x17 |
| 250 | 65 | 210 | 270 | 325 | 515 | F10,□22x22 |
| 300 | 70 | 243 | 300 | 330 | 365 | F12,□22x22 |
| 350 | 76 | 255 | 350 | - | - | F12,□22x22 |
| 400 | 105 | 280 | 370 | - | - | F14, Ø38 |
| 500 | 132 | 360 | 455 | - | - | F14, Ø41 |
| 600 | 155 | 650 | 650 | - | - | F16, Ø50,5 |
| Материал основных деталей | |||||
|
№
п/п |
Наименование
детали |
Материал |
№
п/п |
Наименование
детали |
Материал |
| 1 | Корпус | Чугун | 6 | Втулка | Фторопласт |
| 2 | Диск | Чугун | 7 | Сальник | Резина |
| 3 | Штифт | Сталь | 8 | Шкала | Углеродистая сталь |
| 4 | Манжета | ЭПДМ/Нитрил | 9 | Ручка | Ковкий чугун |
| 5 | Шток | Сталь 45 | |||
